Un exemple réussit de système d’irrigation goutte à goutte enterré sous gazon à partir d’eaux usées
Conscientes que les ressources en eau sont rares et précieuses, certaines personnes conduisent des projets ambitieux et remarquables ! C’est bien le cas de cet exemple réussit de réutilisation d’eaux usées sur un camping que nous proposons de décrire dans cet article. Ainsi monsieur Mirabelle, patron d’un magnifique camping à Sampzon en Ardèche, dans un souci d’éthique et de développement durable, a décidé il y a déjà plusieurs années d’utiliser les eaux usées (sanitaires, piscine...) pour irriguer les nombreux espaces verts qui embellissent les pourtours des mobil-homes disponibles pour les touristes en mal de nature.
POURQUOI LE CHOIX DU GOUTTE À GOUTTE ENTERRÉ ?
Mais quelle a été la motivation de monsieur Mirabelle pour mettre en œuvre un système de micro-irrigation goutte à goutte en dispositif enterré ? Réduire les consommations globales en eau sur son camping bien sûr, mais également de réduire les rejets des eaux usées et l’impact sur l’environnement, sans occasionner de gênes pour les campeurs en ayant recours à un système le plus discret possible, et rendre l’entretien facile compte tenu de la symbiose existante entre les parcs et jardins et les mobil-homes installés ! Mais également maximaliser la qualité de ces espaces verts, ce qui a pour effet de favoriser la satisfaction de la clientèle. Car via un système goutte à goutte enterré, l’eau est acheminée près du système racinaire des plantes et les pertes par évaporation et percolation sont très faibles. La répartition hydrique est homogène et optimale, la bonne santé et la beauté des espaces verts est ainsi optimisée.
Via un système goutte à goutte enterré, l’eau est acheminée près du système racinaire des plantes et les pertes par évaporation et percolation sont très faibles. La répartition hydrique est homogène et optimale, la bonne santé et la beauté des espaces verts est ainsi optimisée.
QUEL TYPE D’ÉMETTEUR D’EAU UTILISER DANS UNE APPLICATION EN ENTERRÉ ?
Il faut tout d’abord rappeler que dans une application enterrée, les contraintes sur les émetteurs d’eau sont très importantes.
En premier lieu, il est nécessaire d’utiliser des goutteurs de type autorégulant à large labyrinthe et à compensation de pression, capables de délivrer exactement la même quantité d’eau du premier au dernier goutteur de la ligne sans risque de colmatages. Le bulbe d’irrigation formé sous chaque goutteur doit profiter aux racines et permettre aux plantes de connaître un développement optimal. Il est parfois nécessaire de faire varier la distance entres lignes selon la nature du sol : sur un sol léger on rapprochera les lignes alors que sur un sol lourd, on cherchera à les éloigner.
Dans ce cas précis on utilise une eau recyclée qui présente plus de risque au niveau du colmatage des goutteurs. Aussi, on cherchera à utiliser des goutteurs munis de larges surfaces de filtration, et ce afin de limiter au maximum la pénétration de particules dans les labyrinthes.
On privilégiera également des goutteurs munis de la caractéristique anti-siphon : les goutteurs doivent pouvoir se fermer lorsqu’entre deux irrigations, et du fait de la pente, l’eau en s’évacuant des conduites crée le vide derrière elle et entraîne la succion de particules extérieures aux goutteurs. À ne surtout pas confondre avec l’anti-vidange dont la propriété est de retenir l’eau dans les conduites entre deux irrigations: de toutes façons, à éviter ici du fait de la présence d’une eau recyclée !
Enfin on veillera à ne surtout pas créer de stress hydrique sous peine de risquer d’avoir des entrées racinaires susceptibles de boucher les goutteurs. Là encore la technologie des goutteurs sera primordiale: ils devront être munis de propriété anti-racinaire, c’est-à-dire qu’ils devront comporter un labyrinthe séparé de la sortie par une chambre pour faire barrière aux entrées racinaires.
Dans le cas précis, c’est le goutteur Unitechline AS 1,6 l/h espacement 0,3 m Netafim qui a été sélectionné L’Unitechline AS est une solution hautes performances spécialement conçue pour des applications enterrées, sur de grandes distances et en terrains accidentés, pour des installations pérennes. Il permet d’éviter les projections d’eau sur les feuillages, source de maladies et de limiter l’érosion des sols en maîtrisant les apports d’eau et de fertilisants. Positionné entre 10 et 20 cm de profondeur, l’UnitechlineTM AS reste à l’abri du vandalisme.
TRAITER L’EAU AVANT UTILISATION DANS LES GOUTTEURS
L’eau récupérée sur le camping a du évidemment être traitée avant réutilisation pour l’irrigation des espaces verts. Un traitement via une micro-station d’épuration a été mis en place, et une filtration à disque à 130 microns de finesse placée en sortie de cette station. Ce processus permet de garantir que l’eau utilisée soit compatible avec l’usage sur goutte à goutte enterré, c’est-à-dire avec un minimum de matières en suspensions (cible moyenne < 20 mg/l) ainsi qu’un minimum de concentration en matières biologiques (la Demande Biologique en Oxygène doit être considérablement réduite).

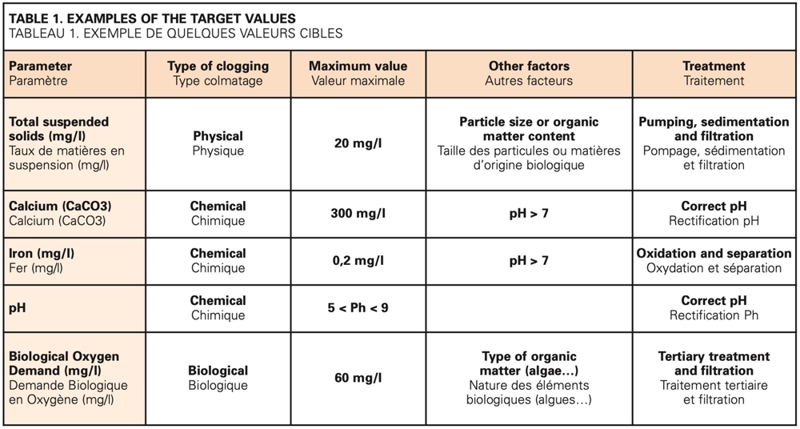

À titre indicatif, voici un exemple de quelques valeurs cibles (parmi une bonne trentaine existante...) à atteindre pour envisager sereinement l’exploitation d’un tel système (voir tableau 1).
LA QUESTION DE L’EFFICACITÉ DE LA MISE EN ŒUVRE
Comment installer un système d’irrigation enterré sous un camping de façon efficace et discrète ?
La solution a été mise en œuvre par le distributeur Belle Environnement située à Montélimar.

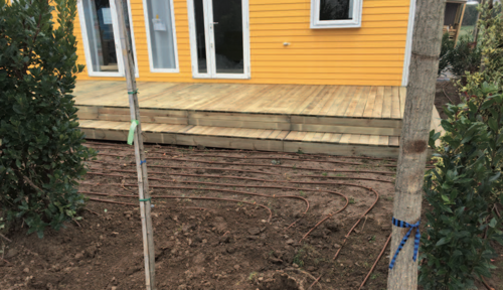

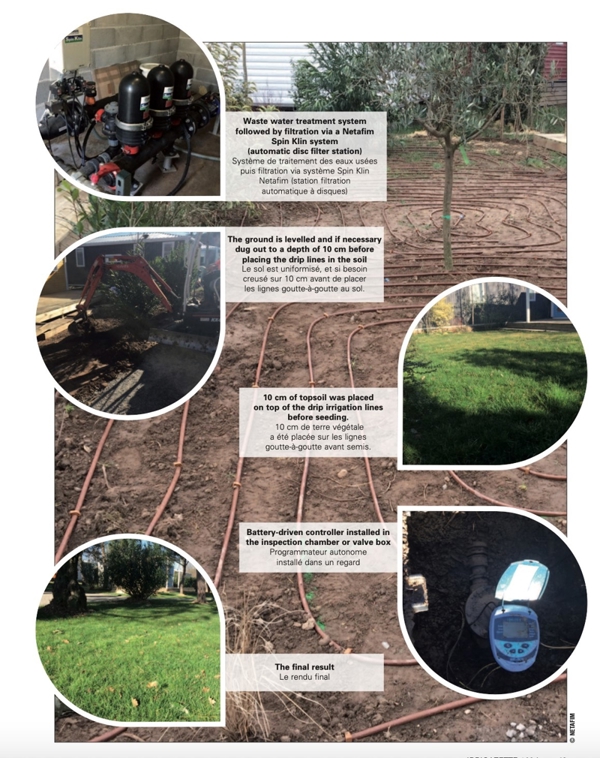

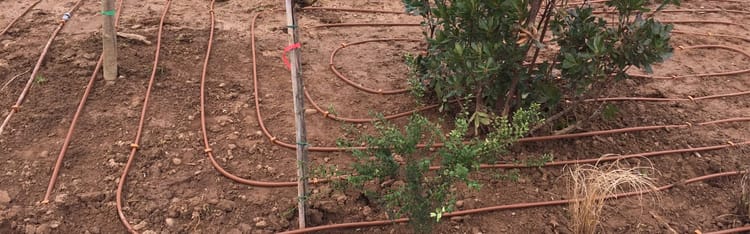

Le sol est uniformisé, et si besoin creusé sur 10 cm avant de placer les lignes goutte à goutte au sol. Comme on peut le voir sur les photos les lignes goutte à goutte ont été posées au sol en respectant ces règles :
-

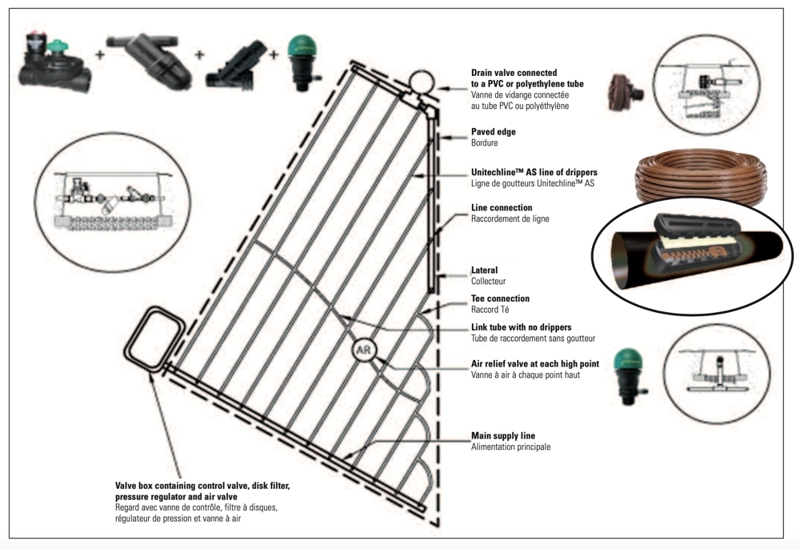

Des secteurs homogènes et dimensionnés pourirriguer avec efficacité, de façon à respecter les limites physiques liées au pompage (pression et débit) ;
-
Une couverture de la zone à irriguer totale et complète ;
-
Un peigne d’alimentation et un contre-peigne destinés à réaliser la purge régulière des secteurs pendant l’irrigation, et ce afin d’éliminer les accumulations de particules néfastes à long terme pour le réseau ;
-
Des vannes à air destinées à éviter les dangers liés à la présence ou l’absence d’air dans le réseau ;
-
Des vannes électriques destinées à faciliter l’irrigation séquentielle et la mise en marche des secteurs selon la programmation prévue à l’avance.
Une fois le réseau monté et testé en pression pour vérifier l’absence de fuites, 10 à 15 cm de terre a été rapportée sur toute la surface au-dessus du réseau de goutte à goutte. Les semis ont ensuite été réalisés au moment le plus opportun. L’efficacité de l’irrigation goutte à goutte aura fait le reste.
LE PILOTAGE DE L’IRRIGATION
- les caractéristiques hydrauliques de son sol: connaître approximativement la réserve facilement utilisable notamment ;
- les besoins en eau de la culture: compenser l’évapotranspiration réelle (ETr) grâce à une évapo-transpiration de référence imposée par la demande climatique (ET0), un cœfficient cultural prenant en compte le stade de développement de l’arbre (Kc), et éventuellement un facteur lié au système d’irrigation et les pertes par évaporation (r).
r étant égal à 1 pour l’aspersion,
0.8 pour le goutte à goutte.
Q goutteur (L/h) / (L x E)
L : distance entre lignes (m)
E : distance entre goutteurs (m)
Durée d’irrigation (H/jour) =
ETr (mm/jour) / Pluviométrie (mm/H)
LA MAINTENANCE D’UN TEL SYSTÈME
La maintenance du système de traitement d’eau et de la filtration se doit d’être évidemment excellente. Mais également au niveau du système goutte à goutte! A l’aide d’une pompe doseuse hydraulique, il sera injecté plusieurs fois par an, en début et en fin de saison d’irrigation, un traitement à l’acide nitrique, destiné à traiter les dépôts (minéraux) et un autre à base d’eau oxygénée (peroxyde d’hydrogène). Les concentrations sont évidemment très faibles et destinées à prévenir tout dépôt susceptible de durcir pendant la saison morte.
LE RENDU FINAL
Aujourd’hui une grande majorité de son camping utilise des eaux recyclées, soit près de 3000 m2 de surfaces irriguées avec le goutte à goutte enterré.
Ainsi à la question posée à M. Mirabelle « Êtes-vous satisfait d’avoir adopté le goutte à goutte enterré? », celui-ci souligne ces divers points cruciaux :
-
la parfaite réutilisation des eaux de drainage = impossible à réaliser avec l’aspersion car il y a un risque de diffusion dans l’air d’agents pathogènes ;
-
la très bonne flexibilité pendant la saison touristique de forte affluence= pas de gêne pour les campeurs car le système est sous-terrain et totalement invisible et inaccessible ;
-
la facilité d’utilisation et d’exploitation du système qui se révèle facile d’entretien car il n’y a aucun vandalisme !
-
la très grande efficacité de l’irrigation = elle est si élevée si bien que la tonte doit être réalisée de façon extrêmement fréquente en pleine saison !!!
